第一节 产品技术发展现状
总体上，我国铸造领域的学术 研究 并不落后，很多 研究 成果居国际先进水平，但转化为现实生产力的少。国内铸造生产技术水平高的仅限于少数骨干企业， 行业 整体技术水平落后，铸件质量低，材料、能源消耗高，经济效益差，劳动条件恶劣，污染严重。具体表现在，模样仍以手工或简单机械进行模具加工；铸造原辅材料生产供应的社会化、专业化、商品化差距大，在品种质量等方面远不能满足新工艺新技术发展的需要；铸造合金材料的生产水平、质量低；生产管理落后；工艺设计多凭个人经验，计算机技术应用少；铸造技术装备等基础条件差；生产过程手工操作比例高，现场工人技术素质低；仅少数大型汽车、内燃机集团铸造厂采用先进的造型制芯工艺，大多铸造企业仍用震压造型机甚至手工造型，制芯以桐油、合脂和粘土等粘结剂砂为主。大多熔模铸造厂以水玻璃制壳为主；低压铸造只能生产非铁或铸铁中小件，不能生产铸钢件；用EPC技术稳定投入生产的仅限于排气管、壳体等铸件，生产率在30型／h以下，铸件尺寸精度和表面粗糙度水平低；虽然建成了较完整的铸造 行业 标准体系，但多数企业被动执行标准，企业标准多低于GB(国标)和ISO(国际标准)，有的企业废品率高达30％；质量和市场意识不强，仅少数专业化铸造企业通过了ISO 9000认证。结合铸造企业特点的质量管理 研究 十分薄弱。
近年开发推广了一些先进熔炼设备，提高了金属液温度和综合质量，如外热式热风冲天炉开始应用，但为数少，使用铸造焦的仅占1％。一些铸造非铁合金厂仍使用燃油、焦炭坩埚炉等落后熔炼技术。冲天炉—电炉双联工艺仅在少数批量生产的流水线上得以应用。少数大、中型电弧炉采用超高功率 (600～700kVA／t)技术。
开始引进AOD、VOD等精炼设备和技术，提高了高级合金铸钢的内在质量。重要工程用的超低碳高强韧马氏体不锈钢，采用精炼技术提高钢液纯净度，改善性能。0Crl6Ni5Mo、Crl3Ni5Mo铸造马氏体不锈钢在保持原有韧性基础上，屈强比由0.70～0.75提高到0.85～0.90，强度提高 30％～60％，硬度提高20％～50％。
广泛应用国内富有稀土资源，如稀土镁处理的球墨铸铁在汽车、柴油机等产品上应用；稀土中碳低合金铸钢、稀土耐热钢在机械和冶金设备中得到应用；初步形成国产系列孕育剂、球化剂和蠕化剂，推动了铸铁件质量提高。
高强度、高弹性模量灰铸铁用于机床铸件，高强度薄壁灰铸铁件铸造技术的应用，使最薄壁厚达4—16mm的缸体、缸盖铸件本体断面硬度差小于HB30，组织均匀致密。灰铸铁表面激光强化技术用于生产。人工智能技术在灰铸铁性能预测中应用。蠕墨铸铁已在汽车排气管和大马力柴油机缸盖上应用，汽车排气管使用寿命提高4—5倍。钒钛耐磨铸铁在机床导轨、缸套和活塞环上应用，寿命提高1～2倍。高、中、低铬耐磨铸铁在磨球、衬板、杂质泵、双金属复合轧辊上使用，寿命提高。应用过滤技术于缸体、缸盖等调高强度薄壁铸件流水线生产中，减少了夹渣、气孔缺陷，改善了铸件内在质量。
国产水平连铸生产线投入市场，可生产直径30～250mm圆形及相应尺寸的方形、矩形或异形截面的灰铸铁及球墨铸铁型材。与砂型比，性能提高1～2个牌号，铁液利用率提高到95％以上，节能30％，节材30％一50％，毛坯加工合格率达95％以上。
铸铁管 行业 引进10套直径1000 mm以下的中型球墨铸铁管离心铸造成套设备。
金属基复合材料 研究 有进步，短纤维、外加颗粒增强、原位颗粒增强 研究 都有成果，但较少实现工业应用。
某些重点 行业 的骨干铸造厂采用了直读光谱仪和热 分析 仪，炉前有效控制了金属液成分，采用超声波等检测方法控制铸件质量。
环保执法力度日渐加强，迫使铸造业开始重视环保技术。沈阳铸造 研究 所等开发了大排距双层送风冲天炉和冲天炉除湿送风技术；我国初建铸造焦生产基地，形成批量规模。铸造尘毒治理、污水净化、废渣利用等取得系列成果，并开发出多种铸造环保设备(如震动落砂机除尘罩、移动式吸尘器、烟尘净化装置、污水净化循环回用系统，铸造旧砂干湿法再生技术及设备、铸造废砂炉渣废塑料制作复合材料技术和设备等)。
商品化CAE软件已上市。一些大中型铸造企业开始在熔炼方面用计算机技术，控制金属液成分、温度及生产率等。成都科技大学研制成砂处理在线控制系统，清华大学等开发了计算机辅助砂型控制系统软件，华中科技大学成功开发商品化铸造CAE软件。
铸造业互联网发展快速，部分铸造企业网上电子商务活动活跃，如一些铸造模具厂实现了异地设计和远程制造。
铸造专家系统 研究 虽然起步晚，但进步快。先后推出了型砂质量管理专家系统、铸造缺陷 分析 专家系统、自硬砂质量 分析 专家系统、压铸工艺参数设计及缺陷诊断专家系统等。机械手、机器人在落砂、铸件清理、压铸及熔模铸造生产中开始应用。
第二节 产品工艺特点或流程

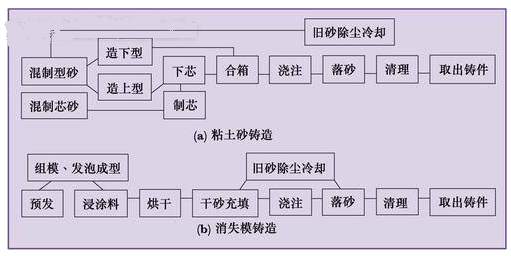

消失模铸造LFC工艺流程图
熔模铸造工艺流程框图
| 工艺设计 | ||
|---|---|---|
| 压型设计 | ||
| 压型制造 | ||
| 模料制备 | ||
| 制熔模及浇注系统 | ||
| 熔模组合 | 模料 | |
| 回用 | ||
       模组 脱脂 | ||
| 涂（浆）料制备 | ||
| 重复 | 上涂（浆）料及撒砂 | |
| 数次 | 硬化剂制备 | |
| 型壳干燥、硬化 |   | |
| 熔失熔模（脱蜡） | ||
| 型壳焙烧 | ||
| 合金熔化 | ||
| 浇注 | ||
| 脱去清 | 检焊热 | 喷二入 |
| 浇 | 处 | 砂次 |
| 冒 | 精检 | |
| 壳口理 | 验补理 | 整验库 |
| 浇冒口及废品回用 |
