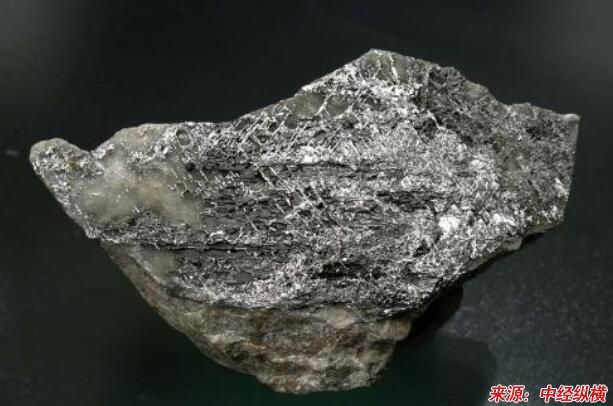

第一节 银精矿的定义
银是一种化学元素，化学符号Ag，原子序数47，是一种银白色的过渡金属。银在自然界中很少量以游离态单质存在，主要以含银化合物矿石存在。银的化学性质稳定，活跃性低，价格贵，导热、导电性能很好，不易受化学药品腐蚀，质软，富延展性。其反光率极高，可达99%以上。银精矿是有色金属工业生产过程中的中间产品，确定银的品位及相关元素的含量对银精矿供需双方的交易和生产工艺流程的确定有着重要的作用。主要测定元素除银外，还有金、铜、砷、铋、铅、锌、硫、铝和镁（可研报告）。
第二节 银精矿的工艺技术
银精矿为有色金属工业生产过程中的中间产品，确定银的品位及相关元素的含量对银精矿供需双方的交易和生产工艺流程的确定起着重要的作用。主要测定元素除主成分银外，还有金、铜、砷、铋、铅、锌、硫、铝和镁。目前，银和金含量的测定，主要采用最经典的火试金重量法，一般都进行二次试金回收；铜含量的测定，高含量采用碘量法，低含量采用原子吸收光谱法；铅和锌的测定，高含量的采用EDTA滴定法，低含量的则采用原子吸收光谱法；砷含量的测定，采用溴酸钾滴定法，低含量采用原子荧光光谱法；硫含量的测定，采用硫酸钡重量法和燃烧中和法；铋含量的测定，主要是原子荧光光谱法；铝的测定，有光度法和EDTA滴定法；镁的测定，一般采用原子吸收光谱法。随着科学技术的进步和发展，先进的 分析 测试手段和方法已应用到银精矿的 分析 测定中，如ICP-AES、ICP-MS和XRF等方法。
火试金法测定金和银试样经配料，高温熔融，融态的金属铅捕集试料中的金银形成铅扣，试样中的其他物质与熔剂生成易熔性熔渣。将铅扣灰吹，得金银合粒，用乙酸煮沸处理合粒表面粘附的杂质，合粒经硝酸分金后，用重量法测定金和银的含量。
本方法适用于银精矿中0.5～40g/t金和3000～15000g/t银的测定。
1.仪器、设备
分析 天平：感量0.1g和0.01g；微量天平：感量0.01mg、0.001mg。
试金电炉：最高加热温度在1350℃。
试金坩埚：材质为耐火粘土。高130mm，顶部外径90mm，底部外径50mm，容积约为300mL。
灰皿：镁砂灰皿：顶部内径约35mm，底部外径约40mm，高30mm，深约17mm。
制法：水泥（标号425）、镁砂（180μm）与水按质量比（15：85：10）搅拌均匀，在灰皿机上压制成型，阴干三个月后备用。
骨灰灰皿：1份质量的骨灰粉与3份质量的水泥（标号425）混匀，加入适量水搅拌，在灰皿机上压制成型，阴干三个月后使用。
瓷坩埚：容积约为30mL。
2.试剂
碳酸钠；氧化铅：金含量小于2×10-6％，银含量小于2×10-5％；氯化钠；二氧化硅：粒度180～150μm 。以上试剂均为工业纯、粉状。
铅箔：铅含量大于99.9%，不含金银。
硼砂：粉状；淀粉：粉状；硝酸钾：粉状。
硝酸，优级纯：不含氯离子，硝酸（1＋7）（1＋2）；冰乙酸；冰乙酸（1+3）。
3. 分析 步骤
称样量：5.00～10.00g。
配料：根据试样的化学组成及试样量，按下列方法于粘土坩埚中进行配料并搅匀，覆盖约5mm厚氯化钠。
碳酸钠：40g ；氧化铅：150g 。
二氧化硅：按等于1.0硅酸度的渣型计算加入量 。
硝酸钾、淀粉：根据试样中硫及碳量，按铅扣40g计算加入量（硝酸钾的氧化力为4.0；淀粉的还原力为12）。
熔融：将配好料的粘土坩埚置于900℃的试金电炉中，升温40min至1100℃，保温15min出炉，将熔融物倒入已预热过的铸铁模中，保留坩埚。冷却后，铅扣与熔渣分离，把熔渣去掉覆盖剂后收回原坩埚中，用于补正。将铅扣捶成立方体。适宜的铅扣应表面光亮、重35～45g。否则应重新配料。
灰吹：将铅扣置于已在900℃预热30min的灰皿中，关闭炉门1～2min，待铅液表面黑色膜脱去，稍开炉门，使炉温尽快降至840℃进行灰吹，当合粒出现闪光后，灰吹结束。将灰皿移至炉门口，稍冷后，移入灰皿盘中。
分金：用医用止血钳挟住合粒，置入30mL瓷坩埚中，保留灰皿，用于补正。加入30mL乙酸（1+3），置于低温电热板上，保持近沸，并蒸至约10mL，取下冷却，倾出液体，用热水洗涤3次，放在电炉上烤干，取下冷却，称重，即为合粒质量。用锤子捶扁合粒，将捶扁的合粒放回30mL瓷坩埚中，加入15mL硝酸（1+7）放在低温电热板上，保持近沸，并蒸至约5mL，取下冷却，倾出硝酸银溶液，再加入10mL硝酸（1+1），置于电热板上并蒸至约5mL，取下冷却，用热水洗涤坩埚3次。将盛有金粒的瓷坩埚置于高温电炉上烘烤5min，取下冷却后称量，此为金的质量。将合粒质量减去金粒质量即为银的质量。
第三节 银精矿的发展趋势

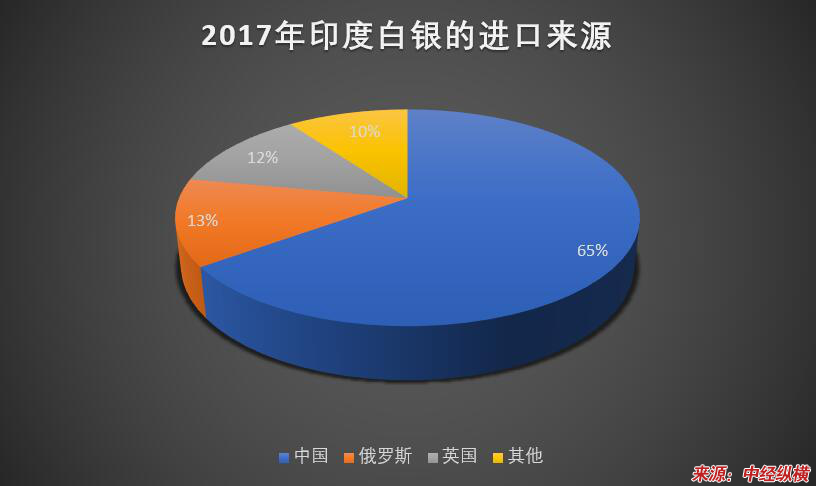

2017年印度的白银进口量由前一年的2794吨增加至5677吨，其中，印度从中国进口的白银同比飙升270%，中国当之无愧成为印度白银的最大供应国!
中国允许出口的白银中，有4500吨作为基础金属冶炼的副产品出口至印度是免收增值税的。但如果印度进口商以其他方式购买白银，则需要交纳17%的增值税。
采购的便捷性和成本较低是导致印度自中国的进口白银量飙升的主要因素。在大多数银行采购这些不含增值税的白银并存储在仓库后，印度市场的白银价格下跌3-4美元/盎司。
由于此前金价高企，印度国内的黄金进口形势较为低迷，2月印度的黄金进口量同比下降31%。而伴随着全球巨大的金融和政治风险，且白银的购买成本下降，这有望刺激印度国内的白银需求。
此外，全球主要加工设备的供应商CPM集团表示，未来白银价格或将被提高，因自2016年以来，银矿供应有所下降，预计未来十年仍呈现下降趋势，而太阳能电池板对白银的工业需求则有望持续增长。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
