第一节 花岗岩的简介

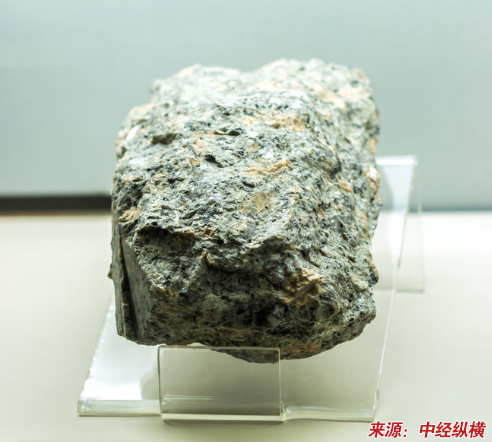

花岗岩是一种由火山爆发的熔岩在受到相当的压力的熔融状态下隆起至地壳表层，岩浆不喷出地面，而在地底下慢慢冷却凝固后形成的构造岩，是一种深成酸性火成岩，属于岩浆岩(火成岩)。花岗石以石英、长石和云母为主要成分。其中长石含量为40%-60%，石英含量为20%-40%，其颜色决定于所含成分的种类和数量。岩质坚硬密实。花岗岩
行业
的技术要求及用途的（可行性
研究
）。
第二节 花岗岩的特点
花岗岩结构致密，抗压强度高，吸水率低，表面硬度大，化学稳定性好，耐久性强，但耐火性差。
花岗石呈细粒、中粒、粗粒的粒状结构，或似斑状结构，其颗粒均匀细密，间隙小（孔隙度一般为0.3%～0.7%），吸水率不高（吸水率一般为0.15%～0.46%），有良好的抗冻性能。
花岗岩的硬度高，其摩氏硬度在6左右，，其密度在2.63g/cm3到2.75 g/cm3之间,其压缩强度在100-300MPa，其中细粒花岗岩可高达300MPa以上，抗弯曲强度一般在10～30Mpa。花岗岩常常以岩基、岩株、岩块等形式产出，并受区域大地构造控制，一般规模都比较大，分布也比较广泛，所以开采方便，易出大料，并且其节理发育有规律，有利于开采形状规则的石料。

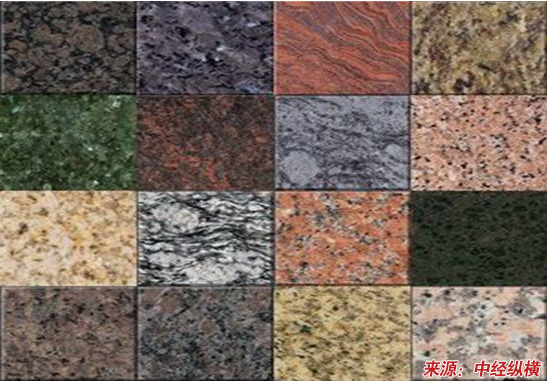

花岗岩成荒率高，能进行各种加工，板材可拼性良好。还有花岗岩不易风化，能用做户外装饰用石。花岗岩的质地纹路均匀，颜色虽然以淡色系为主，但也十分丰富有红色，白色，黄色，绿色，黑色，紫色，棕色，米色，兰色等等，而且其色彩相对变化不大，适合大面积的使用。
第三节 花岗岩技术要求
对花岗岩的工业技术要求因用途的不同而有不同的侧重。
1.对天然花岗岩荒料的主要要求：
建材 行业 标准(JC-204-92)对天然花岗岩荒料的主要要求如下：
荒料必须具有直角平行六面体的形状。荒料的大面应与岩石的节理面或花纹走向平行。
荒料的规格尺寸要求长度大于或等于140cm，宽度大于或等于60cm，高度大于或等于60cm。
外观质量要求同一批荒料的色调、花纹、颗粒结构应基本一致。荒料的缺角、缺棱、裂纹、色线、色斑的质量要求应符合表4.24.6的规定。
物理性能要求：密度不小于2.50g/cm3；吸水率不大于1.0%；干燥压缩强度不小于60.0MPa；弯曲强度不小于8.0MPa。
2．对耐酸、耐碱花岗岩的质量要求：
(1)耐酸花岗岩的质量要求主要化学成分要求：SiO2>70%～75%，含量越高耐酸性能越好；Al2O3>13%～15%；Fe2O3<0.5%；CaO<0.8%；MgO<0.4%；耐酸度大于97.5%。硬。热阻率(经过10～40次热变化后的抗压强度)大于16.2MPa，熔点1610℃，膨胀系数小于8×10-3，吸水率小于1.5%。
(2)耐碱花岗岩的质量要求要求CaO、MgO含量高，含量越高耐碱性越好，有些耐酸石材SiO2含量高，但孔隙率小，亦可作为耐碱石材使用。
第四节 花岗岩的用途
一、一般用途
花岗岩得天独厚的物理特性加上它美丽的花纹使他成为建筑的上好材料，素有“岩石之王”之称，还有人用一观、二量、三听、四试来评价好坏。在建筑中花岗岩从屋顶到地板都能使用，人行道的路缘也是，若是把它压碎还能制成水泥或岩石填充坝。许多需要耐风吹雨打或需要长存的地方或物品都是由花岗岩制成的。像是台北“中正纪念堂”的牌子和北京天安门前人民英雄纪念碑都是花岗岩做的。花岗岩过了千年仍历久不衰的特性，著名的埃及金字塔就证明了这一点。
花岗岩结构均匀，质地坚硬，颜色美观，是优质建筑石料。抗压强度根据石材品种和产地不同而异，约为1000-3000公斤/厘米。花岗岩不易风化，颜色美观，外观色泽可保持百年以上，由于其硬度高、耐磨损，除了用作高级建筑装饰工程、大厅地面外，还是露天雕刻的首选之材。
二、商业用途
片麻花岗岩、花岗片岩及学者所称之正长岩、花岗闪长岩的成分介于其间之岩石。片麻岩类之岩石包括矿物成分、类似花岗岩及具粒状结晶组织者。商业用花岗岩亦包括其它类似之组织、含少量副成分矿物之长石质结晶岩，主要为装饰用者，如岩石学者所称之钙斜长石。片麻岩为具粗理之结晶质岩石，主要由硅酸盐类矿物组成，呈镶嵌状及粒状结晶组织，不同类之矿物以规则或不规则，交互排列而造成。依照美国的材料试验协会分类花岗岩分成普通花岗岩与黑花岗岩两种。普通花岗岩由石英、长石、云石等组成，又因有色矿物而带有黑色或暗绿色，整体而言常受长石左右其色泽。黑花岗岩的暗绿色或黑色岩石，由斜长石、辉石、橄榄石、角闪石等造岩而成，故黑花岗岩又分成斑粝岩、辉绿岩、玄武岩等三种。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
