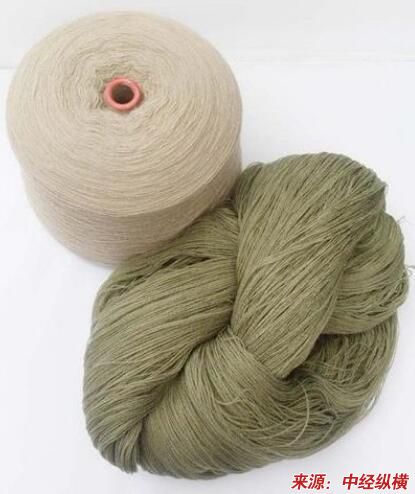

第一节 膨体纱的简介
膨体纱是先由两种不同收缩率的纤维混纺成纱线，然后将纱线放在蒸汽或热空气或沸水中处理，此时，收缩率高的纤维产生较大收缩，位于纱的中心，而混在一起的低收缩纤维，由于收缩小，而被挤压在纱线的表面形成圈形，从而得到蓬松、丰满、富有弹性的膨体纱（可研报告）。

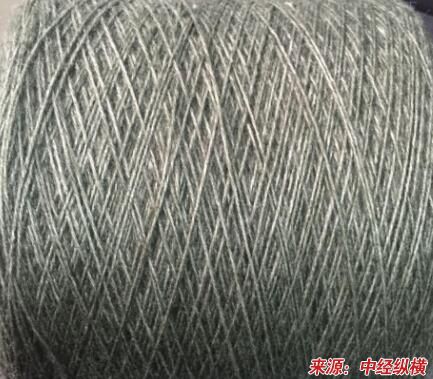

第二节 膨体纱的制作工艺
膨体纱生产的特点就是多种原料混合纺纱，纺纱的主要问题就是如何实现多种原料的充分混合。另外羊毛纤维一般80mm以上，最长的达150mm以上，如何使之适应棉纺设备的工艺技术性能也是一个重要问题。根据传统棉纺技术，实现多种原料成份的混合主要有两种方式：
（1）在棉台上开始混。最终混合效果较好，但是最终产品各种原料成份的混纺比不太准确；
（2）在并条上进行混合。这虽能保持混纺比准确，但不易混合均匀，并且有些纤维单独成条时，因静电较大，在梳棉工序的生产是相当困难的。可见传统的棉纺技术从工艺上讲难以满足膨体纱的生产技术要求。为了在棉纺设备上纺出优质的膨体纱，在开清棉工序之前增设原料预处理工序。该工序的目的就是将毛球剪切制得一定长度（51mm）的羊毛纤维，并将多种原料在此按设计配比进行初步混合，并在混合过程中喷洒油剂，然后将初步混合的原料打包，待平衡回潮后再上棉台进行正式生产。
第三节 膨体纱的应用分类
1、膨体纱： 腈纱纤维热塑性，在加热情况下抽伸，则产生较大的伸长，然后冷却固定便形成高收缩纤维。这种纤维和普通纤维混纺制成短纤纱，经过气蒸加工后，其中高收缩纤维产生纵向皱缩而聚集于纱芯，普通纤维则形成卷曲或环圈而鼓起，使纱结构变得膨松，表现体积增大，此即膨体纱。
2、变形纱： 即经过变形加工的长丝纱。在生产过程中应用一些方法使丝纤维产生永久性的卷曲、环圈和皱曲，因而纤维之间空隙增大，纱体膨松。因此，变形纱具有短纤纱的重要特性-----既保暖又透气。
3、弹力纱： 弹力纱具有高度的伸长(3---5倍)和复原能力。当它充分伸张时，如同普通的长丝纱一样；当它充分松弛时，则如同膨体纱一样。绝大多数弹力纱是由热塑性长丝(锦纶)制成，长丝经过假捻和热定型后产生永久性卷曲，但各根之间没有纠缠。用它制成的针织内衣具有紧贴感。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
