第一节 绝缘纸的简介

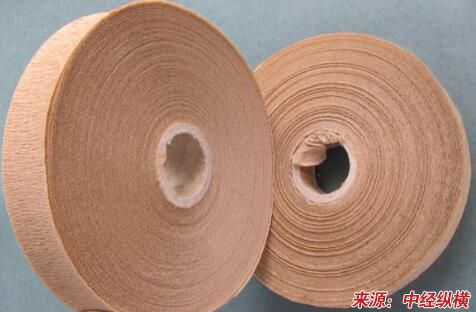

绝缘纸是电绝缘用纸的总称。 用作电缆、线圈等各项电器设备的绝缘材料。除都具有良好的绝缘性能和机械强度外，还各有其特点。（立项申请）
第二节 绝缘纸的发展现状及历史
绝缘纸板及绝缘成型件等纸质绝缘材料作为电力工业的基础性有机固体绝缘材料，是制作电力变压器、电抗器、互感器、电机、电缆等必不可少的绝缘材料，尤其在油浸式变压器中应用最为广泛。
绝缘纸板是以 100%未漂硫酸盐针叶木浆为原料制成的，具有机械强度高、平整度好、收缩变形小、电气绝缘性能高、使用寿命长等特点。根据变压器、电抗器、互感器、电机等设计的需要再加工成不同形状的成型件，如垫块、撑条、压圈、垫板等成型件。根据产品性能和适用电压等级不同，可以分为中低压、高压、超高压和特高压绝缘纸板。
绝缘成型件是以湿纸坯或绝缘纸板为原材料，利用专门的模具、采用专业的制造方法或专用机械加工方法成型的，用于电力设备中保证产品绝缘强度和机械强度的各种绝缘件。绝缘成型件的电气性能和机械性能主要取决于材料本身的性能，此外还与制造方法有关，不同的制造方法生产出来的成型件，性能会有差异。
绝缘成型件按制造工艺不同可分为机械成型件、模压成型件、异型成型件和整体出线装置。
纸质绝缘材料发展历史
20世纪30年代，瑞士魏德曼公司开始使用未漂硫酸盐木浆制造绝缘纸板和成型绝缘件，取代传统的酚醛纸板应用于变压器，开创了绝缘纸板工业时代。
在世界电力工业发展历程中，输配电设备制造的发展已经经历了100多年的历史。上世纪 70年代中期，随着电力需求不断增长，电力运输要求进行大容量长距离输电，输配电设备电压等级迅速向超高压方向发展。进入21世纪，主要的输配电设备制造国家相继开展了特高压 1,100kV、±800kV电压等级输电技术的 研究 与产品生产。绝缘纸板和成型绝缘件也随着输配电设备电压等级的发展而不断发展。
绝缘纸板和成型绝缘件制造业在电力工业中属于十分专业的细分 行业 ，制造优质、大尺寸的纸板和成型件不仅一次性投资大，投资回收周期较长，而且需要具备制浆造纸和变压器设计的专业技术。目前，全球主要绝缘纸板和成型绝缘件规模以上企业（集团）仅有十几家。
我国绝缘纸板的发展起步较晚，20 世纪 60 年代以来，辽阳工业纸板厂、湖南省第一纸板厂和泰州绝缘材料厂开始生产电气用压纸板。
20 世纪 80 年代中期，我国成功研制交流 500k V 的全套成型绝缘件，为特变电工、保变电气、西电集团等大型变压器企业提供成型绝缘件。但由于纸板幅面的限制，国内超高压输电设备使用的优质、大幅面绝缘纸板主要依赖国外进口，或由外资控股的泰州魏德曼公司供给。近年来，以发行人、泰州新源电工器材有限公司、常州市英中电器有限公司等为代表的国内企业先后取得一系列研发成果，引进或自主开发先进生产技术和装备，我国绝缘纸板及成型件 行业 的自动化水平有了较大的提高，成功缩小了与世界先进水平的差距，产能规模和市场占有率逐步提高，已基本能有效地满足国内市场的绝缘纸板和成型绝缘件的需求。除产量继续增长外，国内企业生产的产品在品种需求结构方面也发生了较大变化，部分产品已达到世界先进水平，并开始应用于特高压变压器、高铁和轨道交通牵引变压系统等领域。
第三节 绝缘纸的特点及应用范围

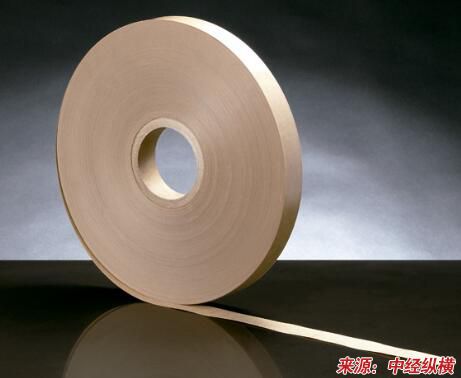

凡是需要电气绝缘的地方，通常就能见到NOMEX芳香族聚酰胺产品，它具有独特而恰当的性能平衡，多年来，被广泛用于变压器，电机，发电机以及其它电气设备以提高电气绝缘的可靠性。
主要特点
独特的性能组合使NOMEX ；产品具有优良的特性 :
NOMEX®；是一种合成的芳香族酰胺聚合物，具有以下优良的特性：
1、固有的介电强度
经过压光处理的NOMEX；产品能耐18～40KV/mm的短时电压场强，无需用清漆及树脂作进一步的处理；
由于NOMEX®；产品具有低的介电常数，因而使得绝缘和冷却介质间的电场分布更为均匀；
2、机械韧性
压光后的NOMEX®；产品强度非常高，且弹性，抗撕裂性及耐磨蚀性都良好，较薄的产品则具有柔韧性；
3、热稳定性
NOMEX®；产品具有UL材料温度等级220°C的认可，代表即使连续置于220°C下能保持有效性能10年以上；
4、化学兼容性
NOMEX®；基本不受大多数溶剂的影响，而且非常耐酸，碱腐蚀，它亦与所有的清漆，粘合剂，变压器液体，润滑油以及冷涷剂兼容。另外，NOMEX；亦不会被昆虫，真菌及霉菌所破坏；
5、低温性能
在氮的沸点（77K）下，NOMEX；T410型绝缘纸及NOMEX®；993，994型层压板的抗拉伸强度都超过室温下的强度值；
6。 对潮湿不敏感
NOMEX®；产品在相度湿95%时，其介电强度是完全干燥状态下的90%，同时，很多机械性能实际上有所改善；
7、耐辐射
即使是电离射的强度达800兆拉德（8兆戈瑞），NOMEX®；产品亦基本上不受影响，而且经8次此种剂量的辐射后仍保持其有机械及电气性能；
8、无毒/耐燃
NOMEX®；产品不会对人或动物产生任何已知的毒性反应。NOMEX®；产品在空气中不熔化，不助燃。而且在220°C时其限氧指数（LOI）大于20.8（一般空的燃烧临界值），因此其不会燃烧。NOMEX®；产品符合UL94V-0规定的耐燃要求；
增强变压器功能 提高电机寿命与可靠性
应用范围
NOMEX；产品在各类变压器（包括敞开通风干式，铸造线圈式和充液式）中可以有多种应用：导线绕扎、层隔绝缘、分段与箱体绝缘、绕圈端部填料、隔板与隔棒等。在敞开通风干式（OVDT）变压器中，NOMEX®；产品可以大大完善这类变压器的设计，减少电损耗，提高备用能力，增加安全性与可靠性，并减少导体和铁芯用钢量，从而缩小尺寸，降低成本。干式变压器的一大优点是可以放置在建筑物内。
NOMEX®；产品亦可以改善充液式变压器的性能，减少检修次数。NOMEX®；产品的通用性与单一性，可以帮助降低库存与成本。
NOMEX®；产品广泛应用于电动机和发电机中，用于槽楔绝缘、相绝缘、端部层压板等。令各类转动设（交、直流电机，无规线圈和模线绕圈，以至大型汽轮发电机）隔热性更好、机械性更佳、安全性更高、使用寿命更长。
