超高锰钢产品相关质量、技术标准分析(可研报告)

第一节 超高锰钢产品质量标准 分析

目前我国尚未制定超高锰钢产品质量国家标准，标准高锰钢含13%Mn，但近年来，国内外有一种倾向，就是发展了更高含锰量的超高锰钢。关于含锰量的级别，目前可以区分为18%Mn和25%Mn2种。

第二节 超高锰钢产品主要技术标准

一、国家标准

目前高锰钢国家标准主要有：GB/T5680-1998高锰钢铸件。

1、范围

本标准规定了砂型铸造高锰钢铸件的技术条件，其他铸型高锰钢铸件也可参照使用（以卜简称铸件）。

本标准用于受不同程度冲击负荷下的耐磨损高锰钢铸件。

2、引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB222-84钢的化学 分析 用试样取样法及成品化学成分允许偏差

GB223.1-81钢铁及合金中碳量的测定

GB223.2-81钢铁及合金中硫量的测定

GB223.3-88钢铁及合金化学 分析 方法几安桥比林甲烷磷钥酸重量法测定磷量

GB223.4--88钢铁及合金化学 分析 方法硝酸按氧化容量法测定锰量

GB/T223.5-1997钢铁及合金化学 分析 方法还原型硅铝酸盐光度法测定酸溶硅含量

GB/T223.11-91钢铁及合金化学 分析 方法过硫酸钱氧化容量法溅定铭量

GB223.26--89钢铁及合金化学 分析 方法硫氰酸盐直接光度法侧定铝量

GB/T223.68-1997钢铁及合金化学 分析 方法管式炉内燃烧后碘酸钾滴定法测定硫含量

GB/T223.69-1997钢铁及合金化学 分析 方法管式炉内燃烧后气体容量法测定碳含量

GB228---87金属拉伸试验方法

GB229-1994金属夏比缺口冲击试验方法

GB231--84金属布氏硬度试验方法

GB232-88金属弯曲试验方法

GB5677-85铸钢件射线照相及底片等级分类方法

GB/T6060.1-1997表面粗糙度比较样块铸造表面

GB6414-86铸件尺寸公差

GB9443-88铸钢件渗透探伤及缺陷显示痕迹的评级方法

GB/T11351-89铸件重量公差

GB11352-89一般工程用铸造碳钢件

GB/T13925一92铸浩高锰钢全#f

3、牌号

本标准高锰钢共含5种牌号：:ZGMn13-1；ZGMn13-2；ZGMn13-3；ZGMn13 4；ZGMn13-5。

4、技术要求

4.1 制造

除另有规定外，炼钢方法和铸造工艺由供方自行决定。

4.2 化学成分

各牌号的化学成分应符合下表规定

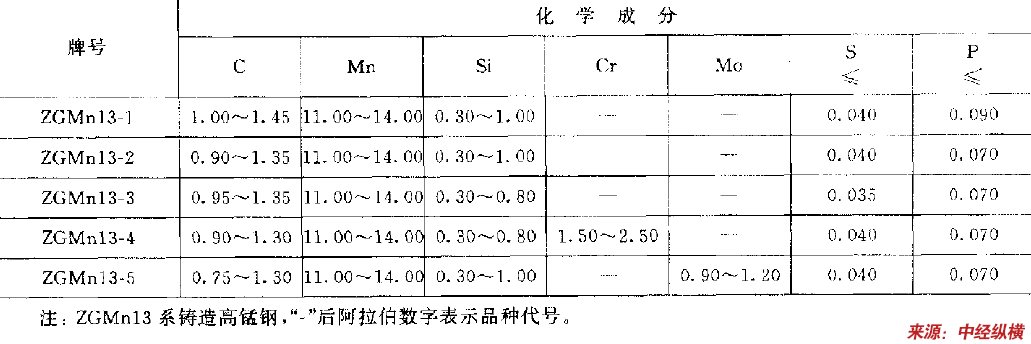

高锰钢各牌号的化学成分规定

单位：%

4.3热处理

4.3门铸件必须进行水韧处理。

4.3. 2 铸件应均匀地加热和保温，水韧处理温度不低于10 40'C，确保铸件中的碳化物均匀、固溶。

4.4 经水韧处理后试样的力学性能〔屈服强度、抗拉强度、伸长率）应符合附录A（标准的附录）表A1的规定。

4.5 表面质量

4.5.1 铸件表面应平整，浇日、毛刺、粘砂等应清除干净，冒口切割残余量应符合供需双方认可的规定。

4.5.2 铸件表面粗糙度应按GB 6060. 1选定，并在图样或订货协议中注明。

4.5. 3 铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。

4.6 尺寸公差、形位公差

铸件尺寸公差应不低于GB6 414--86中CT13级的规定。有特殊要求的，应在图样或订货中作出规定有关形位公差，本标准在附录B（标准的附录）列出公差数值供参照选用.

4.7焊补

4.7.1 铸件缺陷允许焊补，焊补前须将缺陷部位清理干净，焊补后应不影响铸件的使用和外观质量

4.7.2 铸件经较大范围焊补后，是否再次进行水韧处理，应由双方商定。

4. 7.3 重大焊补

4.7.3.1 重要铸件的重要部位，为焊补面准备的坡口深度超过壁厚的20%或25 mm（以坡口深度较小者为准）时或坡口的面积超过65 cm，时，则认为是重大焊补。

4.7.3.2 重大焊补应有焊补位置和范围等记录，施焊条件由供方确定，需方如果对焊前准备、焊条材质、焊补工艺、焊后处理有要求，应与供方协商.焊补后均应按照检验铸件的同一标准进行检验。

4.8 矫正

铸件产生的变形，允许在水韧处理后.室温下进行矫正。

5、试验方法

5.1 化学 分析

5.1.1 铸件的化学成分应按熔炼炉次•逐炉 分析 。

5.1.2 化学 分析 用试样（块）应取盛钢桶内或浇注中途的钢液制取

5.1.3 化学 分析 用试样的取样方法按GB 222的规定执行。

5.1.4 化学 分析 的方法按GB 223.1，GB 223.2，GB 223. 3，GB 223.4，GB/T 223.5，GB/T 223.11，GB 223.26，GB/T 223.68，GB/T 223.69的规定执行，或按其他能保证 分析 数据准确、可靠的方法进行。

5.2 表面质量检验

5.21 铸件表面粗糙度检验方法按GB 6060.1的规定执行

5.2.2 铸件几何形状和尺寸检验应选择相应精度的检测工具、量块、样板或划线检验。

6、检验规则

6.1 验收和权力

按GB 11352-89中6.1的规定执行。

6.2 检验地点

按GB 11352-89中6.2的规定执行。

6.3 批量的划分

批量的划分按以下三种，具体要求由供需双方商定

6.3.1 按炉次分：铸件为同一类型，由同一炉次浇注，在同一炉作相同热处理的为一批。

6. 3.2 按数量或质量（kg）分:同一牌号在熔炼工艺稳定的条件下，几个炉次浇注的并经相同工艺多炉次热处理后，以一定数量或以一定质量的铸件为一批。

6.3.3 按件分:指某些铸件技术上有特殊要求的，以一件或几件为一批。

6.4 化学成分检验

6.4.1 铸件按熔炼炉次进行化学成分 分析 .其熔炼 分析 应符合上表规定。

6.4.2 成品 分析 的化学成分允许偏差应符合下表规定。

高锰钢成品 分析 的化学成分允许偏差表

砂型铸造的铸件，其屑状试样应取自铸造表面6mm以下。

65 金相检验、力学性能及弯曲检验

6.5. 1 金相检验按附录A中A3的规定执行

6.5. 2 力学性能检验按附录A中A4的规定执行。

6.5.3 弯曲检验按附录A中A5的规定执行。

6.5.4 制造厂可根据本厂具备的检测能力，或与需方商定选择6.5.1，6.5.2，6.5.3，其中一项作为产品验收的必检项目。

6.6 表面质量检验

铸件的表面质量按4.5要求逐件检验。

6.7 几何形状和尺寸公差

铸件的几何形状和尺寸公差可按4.6的要求逐件检验或按双方商定的数量抽检。

6.8试验结果的修约

力学性能和化学成分的试验结果，可按标准规定的试验方法中的原则，加以修约，尺一寸测量结果不能修约。

6.9检验补充要求

6.9.1 检验供需双方商定的补充要求。

6.9.2 补充要求检测内容包括:

a）金相检验；

b）力学性能检验；

c）硬度检验；

d）弯曲检验；

e）无损探伤检验（渗透探伤、射线照相检查）；

f）残余元素 分析 ；

9）质量测定等。

上述各项目的测试方法和合格验收级别见附录A

7、标志、包装、运输、贮存

7.1标志和合格证

7.1.1 每个铸件表面应做下列标志或其中的一部分。如:

a）厂标；

b）批量号；

c）需方要求的其他标志。

当无法在铸件上做出标志时，标记可打印在附于每批铸件的标签上。

7.1.2 出厂铸件应附有检验合格证，合格证应包括:

a）供方名称；

b）铸件名称；

c）铸件图号或订货合同号；

d）制造日期（或编号）或生产批量号。

7.2 表面防护、包装、运输和贮存

铸件在检验合格后应进行防护处理或包装。铸件表面防护、运输和贮存应符合订货协议。

二、 行业 标准

目前超高锰钢尚无 行业 标准制定。

第三节 超高锰钢产品质量、技术标准完善程度 分析

目前超高锰钢产品质量、技术标准还很不完善，对于超高锰钢的化学成分、热处理、表面质量等都还没有统一标准，这样容易使 行业 产品出现质量千差万别，引起市场混乱，国家部门应尽快完善超高锰钢产品质量、技术标准。
