第一节 产品技术发展现状
1、产品技术发展现状
我国低压成套开关设备在20世纪70年代以前基本处于停滞不前的状态，主要反映在产品的品种单一，质量差，技术参数低，工艺设备落后，产品种类长年不变和标准的落后。进入20世纪80年代后，由于党的改革开放政策，国民经济有了快速的发展，经济建设的投入加大，尤其是基础设施和电力能源投入的加大，使低压成套开关设备 行业 开始有了转机，市场需求量逐年增大，极大地剌激了本 行业 的发展，表现在生产厂家大量增加，产品的翻新速度加快，品种增多，产品的标准也在逐步向国际标准靠拢。产品技术性能参数有了明显的提高，工厂的加工工艺及设备有了明显改进，几百家生产厂引进了国外先进数控钣金加工设备，有些工厂还具备了柔性加工线，其钣金加工工艺已达到国际水平。另外， 行业 中还出现了一批型材和柜体的专业生产厂和电气辅件生产厂。
目前，我国的低压配电产品的生产厂家主要分布在华东、华南、华北地区，特别是在江浙、广东、福建和京津地区比较集中。这些地区经济发展迅速，生产能力、产品水平相对来说要高一些。而在西北及东北地区，除个别企业外，总体水平相对来说要差一些。
目前我国自行开发的配电设备品种有十几种，但我国尤其是东北地区的新产品开发力度还远远落后于发达国家，我们产品设计理念还只处在发达国家的中期水平，而发达国家又在不断在新技术，新材料，新工艺领域有着更新的尝试和突破，所以我们必须有效推进成套是设备发展方向调整，切实解决技术和产品档次落后的问题，确实吸收先进的思路，经验，技术等，以高质量、高附加值的换代产品，增强企业竞争力。加大高低压开关设备制造业的向世界先进的技术领域靠拢，而智能化，小型化，高使用性能和安全性能，高可靠性、免维护、注重环保，已经成为世界上成套设备发展的必然趋势。同时要多层次、多品种发展。多层次是指同类产品在技术性能结构、安装、智能化程度等方面应有高中低的区别，以满足不同用户的使用需要；多品种是指适应不同使用环境和条件及不同场合的需要，如防潮、防尘、防腐、防水、矿用，船用，水下作业等各种场合、条件使用的产品。
2、ABB低压开关柜技术优势
ABB开关运用当今世界最先进的钣金生产软件，将钣金加工剪、冲、弯、物料转运等各生产设施进行一体化整合，实现开关柜钣金加工从物料寻找、到剪、冲、弯板成形的一条龙自动化连续生产。生产线在接受生产任务以后，控制系统自动在立体料库中寻找所需的原材料，通过可升降运输车及上，下料传送装置将原材料送到冲剪复合中心进行加工，然后将工件送至分选码跺机进行分选码跺，再由可升降运输车将工件送到自动串连系统进行翻转，定位，然后再输送到折弯中心进行工件的折弯作业，最后将完成的工件送到出口站。整个生产过程准确度高、灵活、简明高效。
以厦门ABB为例，厦门ABB开关利用ABB集团技术优势，与意大利专业厂家联合研发设计，建造了一条世界级的开关柜自动化装配线，实现开关柜从壳体组装，到元器件的装配、到出厂耐压试验的自动化流水作业。整条装配线设有10几道工序，30几个装配工位和缓冲工位，拟装配的物料置于各个工位附近。装配工在完成本道工序后，按下送出指令，自动控制的搬运车便将完成本道工序的开关柜运送到下道工序相应的工位，继续下道工序的装配。装配工再按下送入指令，已完成上道装配工作的开关柜，由自控搬运车输送道本工位进行本工序的工作。一台开关柜就这样由本工位装配往复循环，各工序间环环相扣的自动化装配线完成，使单台开关柜的生产周期缩减一半，此举将进一步缩短产品交货期，更快更好地满足客户需求。整条装配线采用计算机系统软件进行控制，系统软件不仅控制生产过程，还记录产品的生产数据。该开关柜自动装配生产线全长77m，宽度18m，年产能可达到15000台，是目前世界上最先进、装配工位最多、功能最齐全的开关柜自动装配生产线。
ABB专业、高效、卓越的项目管理和售后服务水平以及高品质、高可靠性的产品创造了并保持了中压开关 行业 的多项纪录，为中国电网、各 行业 的安全可靠供电和业务绩效的提高做出了卓越的贡献。
第二节 产品工艺特点或流程
1、生产流程
(1)柜体骨架制造--零件成形后，先在专用焊接股具上焊制左右侧框，然后在骨架成型焊胎上焊制整体骨架。使用股具焊接可以提高劳动生产率，更重要的是保证了骨架的尺寸和公差(平行度、直角度或对角线偏差)，也保障批量产品的一致性。
(2)柜体侧板、后门、隔板、封板--剪切下料、冲孔、弯制，由数控机床或常规剪、冲、折弯设备加工。
(3)面板和仪表板--须先有开孔图，用数控或常规机床加工。
(4)柜体组装焊接。
(5)移开式手车车体制作--先将零件下料，再在成型服具上进行焊接，以保障目后手车的互换性。
(6)金属零部件前处理--对柜体、手车与金属件进行着漆前的处理，使之具有强防腐蚀的能力，并使面漆具有强粘附力。其工艺程序为：酸洗除油--水洗--除锈--水洗一磷化--水洗--钝化--烘干--着底漆--烘干。
(7)着漆--工艺程序为：刮腻子--粗磨--补腻子--二次打磨--喷面漆一次--烘干--喷二次面漆--烘干。如果采用粉末喷涂，则不必喷底漆，钝化烘干后直接进行喷涂处理。
至此，柜体和手车制作工序已完成。可见工序比较繁杂，生产需有一定的周期。有的客户临时要求更改二次设计，改变面板的开孔，这虽然不是不可能，但将会拖延工期。因面板需重新下料、开孔，重经前处理工序，重新喷漆或喷涂，且须知道，工件颜色在不同批产品之间，可能会有稍许差异，影响成品的美观。所以这种情况应尽量避免为好。
(8)装设一次电器元件--在柜体上安装主断路器、隔离开关、接地开关、操动机构、传动部件。CT、Gｒ、避雷器、支持瓷瓶、带电显示器等。对于移开式开关柜，则需将断路器装在手车上，隔离插座装在柜体内，但安装定位时，前者必须利用叫做"标准柜"，而后者则必须利用叫做"标准车"的专门装配胎具进行，以保证可移手车与柜体之间的互换性。
(9)配制一次主母线--分件制作主母排，联接头处搏锡，排体着漆。
(10)精细调节一次电器元件。
(11)配装五防联锁方面的元件。
(12)配装二次回路元件及继电器。
(13)配接二次回路引线。
(14)检验--先由装配班组进行自检，之后由质检部门根据产品出厂检验规范进行全面的质量检验。检验规范的内容包括：高低压元件型号规格的核核，装配质量检查，断路器机械特性和操动性能，高压工频耐压测试，主回路电阻测量，五防联锁功能验证二次回路工频耐压和通电动作测试等。全部检验合格后挂上合格证。
(15)包装入库--对已挂合格证的产品，按订货合同所约定的方式进行包装。包装的质量亦应受检验，合格后方可入库或交付客户。
2、工艺要求
(1)柜内高压电器元件的绝缘爬电距离应注意，除我国中、西部地区外，沿海和潮湿地区应采用大爬距、全工况型绝缘件。
(2)柜内高压回路带电体之间和对地之间的空气绝缘间隙，10kV的，通常须≥12５mm(如果实在差一点，可用加套热缩套管或加绝缘隔板的办法解决)。
(3)所有开关(断路器、隔离开关、接地开关)的操作须保持灵活顺畅。
(4)断路器的传动环节，须注意销和孔的间隙不能过大。这对分体式真空断路器尤为重要，否则容易出现合闸弹跳现象。
(5)隔离开关与操动机构间的拐臂及连杆，其安装角度对操作力的大小及是否合闸到位影响极大，安装时须细心揣摩和试配。试配时触头间须有润滑剂保护。
(6)注意联锁部件的安装和调整，其零部件一般比较单薄，又切实关系到运行的安全和可靠性，须予精心调整。
(7)所有主母排的制作须注意：
a．横平竖直，三相一致。
b．联接接头须自然吻合，不允许将错位孔强拉硬凑一起。
c．接触面须平整、干净，用0.05ｍｍ塞尺探查。
d．接头须搪锡或涂敷导电膏等保护剂。
第三节 国内外技术未来发展趋势 分析
2009年7月西门子中压开关技术有限公司宣布，由该公司为中国用户量身定做的SIMOSEC12新型空气绝缘开关柜正式上市。西门子称，通过全球研发网络以及在二次配电空气绝缘开关领域多年的丰富经验，结合在国内中压开关领域超过十年的产品运行经验，西门子中压开关技术(无锡)有限公司根据中国市场的需求，专门设计并生产了SIMOSEC12新型空气绝缘开关柜。
据了解，SIMOSEC12新型空气绝缘开关柜气箱终生密封，因而具有优良气密性、防凝露、低局放等优势，能够广泛应用于中国的电力和各种工业 行业 。此外，西门子还提供了灵活的合作模式，合作伙伴可供选择购买的产品系列包括气箱、上部单元、基本柜及整柜。
据介绍，SIMOSEC12新型开关柜在满足用户正常运行的同时，还可以提高工业生产和电力系统配电网运行的安全性。
1、技术发展方向
未来 行业 技术的发展将朝着小型化、电子化、智能化、自动化、真空化、无油化、环保化发展，简化产品结构，提升输配电设备的成套水平、技术水平，提高产品质量及可靠性。今后5～10年，由高新技术与传统设备相结合的输配电设备将大行其道。
2、产品发展方向
随着各项新技术,新材料的出现,以及经济的节节攀升,成套设备也有了新要求和新方向,成套设备越来越强调智能化,小型化,人性化,高安全性和可靠性,更注重环保要求,并日趋国际化.由此衍生了一个系列的成套发展和变革的探讨和尝试。用户的需求已经从对基本的功能、参数等要求逐渐转向对高可靠性、方便操作维护性和降低运行成本的要求。
第四节 东北三省低压开关柜市场现状 分析 及预测
低压开关柜在低压供配系统中起着电能的控制、保护、测量、转换和分配的作用。随着配电技术、低压元器件技术及自动化技术的不断发展，低压开关柜也从传统的配电向智能化方向发展，进入了全新的发展阶段。
目前，东北三省低压开关柜 行业 生产工艺、制造水平总体还比较落后，特别对技术含量的产品的开发还远远跟不上经济发展的需要。随着东三省经济的快速发展，电力建设如火如荼进行，低压开关柜市场需求量逐年增大，极大地刺激了低压开关柜 行业 ，产品品种增多，其标准也在逐步向国际同行靠拢。
东三省低压开关柜消费产品囊括全国各地产品，但以当地产品为主，其中ABB作为全球知名企业，在东北市场占有20%以上市场份额。
第五节 东北三省低压开关柜产品产量 分析 及预测

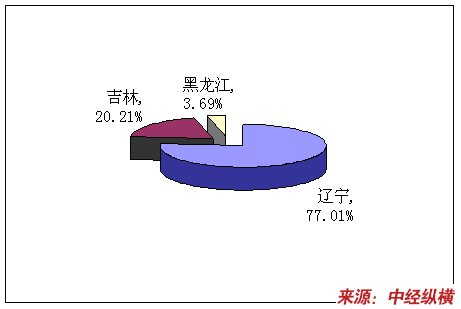

东北三省低压开关柜产品地域分布

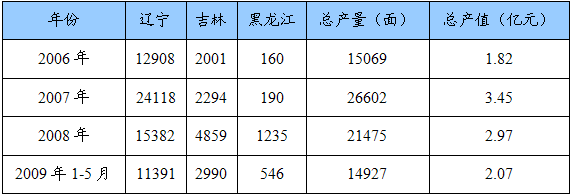

2006-2009年5月东三省地区低压开关柜产量统计
东北三省低压开关柜产量呈增长态势，受需求带动，产量仍将继续增长，到2009年，预计产量产值分别达到3.7万面，4.6亿元。
第六节 东北三省低压开关柜市场需求 分析 及预测
东三省加快推进电网建设，进一步完善主干网架结构，提高北电南送的能力，东北电网已成为一个大容量、高参数的现代电网，因此预计未来市场对低压开关柜市场需求以10%以上的速度增长。

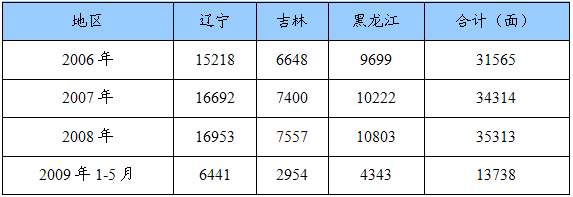

2003-2009年5月东三省低压开关柜市场需求统计
第七节 东北三省低压开关柜消费状况 分析 及预测
1、销售渠道
低压开关柜销售模式主要有厂家直销，投标等形式。
由于低压开关柜主流客户为电力部门，低压开关柜生产企业主要是通过招投标与客户签订购销合同直接销售产品。企业在与客户签订销售合同时，一般以配备不同产品确定销售价格。
同时，低压开关柜销售还呈现一定的季节性特征。一般而言，电力系统在二、三季度进行招标，供货商下半年交货，因此每年下半年以后的销售形势要好于上半年。
2、主要消费产品
经过对东北三省地区低压开关柜使用情况抽样调查，东三省市场以下型号产品占有率最高。

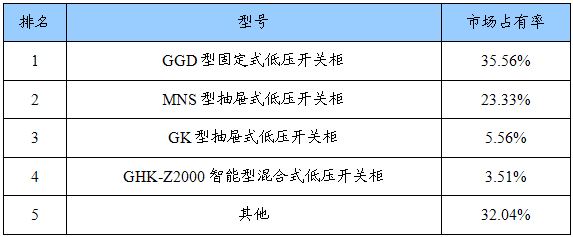

东北三省低压开关柜消费市场占有率产品
第八节 东北三省低压开关柜价格趋势 分析
从近几年低压开关柜产品价格来看，呈上涨态势，一方面是受市场需求的拉动，一方面是受成本影响。
从总体上来说，低压开关柜价格呈增长态势，这主要由于铜材和铝材价格飞涨，致使生产企业成本加大，而市场需求又非常旺盛，这为产品的价格上涨提供了助力。
第九节 东北三省低压开关柜进出口量值 分析
低压开关柜产品海关并没有对此单独统计，因此无法提供具体的进出口量值，但是可以知道，东北市场进口产品种类较多，数量也很大。
