第一节 聚酯输送带的简介
聚酯输送带又称EP输送带、耐磨输送带、自动输送带、水泥输送带，带体模量高、使用伸长小、耐热稳定性好、耐冲击，适用于中长距离、较高裁量，高速条件下输送物料。应用于煤炭、矿山、港口、冶金、电力、化工等领域输送物料。（立项报告）
第二节 聚酯输送带的特点

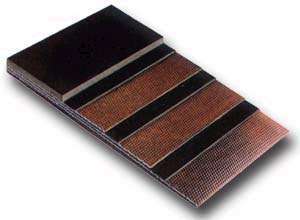

一般输送带各种部件所用的胶料包括覆盖胶、缓冲胶、布层擦胶、布层贴胶四种。
第一种：覆盖胶输送带使用时受物料的冲击、磨损和微生物侵蚀，以及各种老化作用。因此，要求覆盖胶具有较好的拉伸强度（≥18Mpa）和耐磨性（磨耗量0.8cm3/1.61Km），耐老化、耐生物侵蚀。此外还要求具有良好的粘性等工艺性能，配方设计要点如下：生胶以天然橡胶为主或并用适量的丁苯橡胶，含胶率控制在50%~55%。硫化体系采用硫磺、促进剂传统配合体系。在天然橡胶配方中，硫磺用量为2.5质量份左右；在丁苯橡胶配方中，硫磺用量为1.5~2.0质量份。促进剂一般采用M、DM并用，促进剂CZ、NOBS等后效性促进剂适合于含丁苯橡胶的胶料中。补强剂可选用高耐磨炭黑、中超耐磨炭黑等，用量为40~50质量份。软化剂常选用的品种有机油、重油、松焦油、古马隆树脂和石油树脂。
第二种：缓冲胶输送带缓冲胶在覆盖胶和带芯层之间，能增加两者的粘合力，并可吸收和分散输送物料的冲击力，起缓冲作用。要求胶料具有良好的粘着性（胶与布的附着力≥3.15N/mm），弹性大、生热小、散热好、工艺性能好。生胶一般采用天然橡胶和顺丁橡胶并用，含胶率为50%~55%。硫化体系宜使用低硫配合，以提高胶层和布层之间的粘着力。促进剂采用M、DM、TMTD并用体系。炭黑常用高耐磨和半补强炭黑并用，用量不宜过多，通常在10质量份左右。软化剂选用增粘性较好的品种，如松焦油、固体古马隆等。
第三种：擦胶输送带擦胶的主要作用是将带芯帆布层粘合成一个整体。要求对带芯材料有良好的粘合性能（布与布之间的附着强度不低于4.5N/mm），耐疲劳（布层屈挠次数≥2.5万次/全剥），并且要有足够的可塑性（可塑度0.5~0.6）和抗焦烧等工艺性能。第四种：生胶以天然橡胶为主，并用20~30质量份丁苯橡胶，含胶率50%左右。硫化体系同一般的硫磺、促进剂体系。促进剂一般采用M和DM并用，或加入少量的TMTD，以加快硫化速度，但要注意防止胶料焦烧。炭黑应选用半补强炭黑或其他软质炭黑，用量10质量份左右。掺用丁苯橡胶的擦胶应适当增加古马隆树脂和石油树脂的用量，否则会降低布层的附着力。
第三节 聚酯输送带的发展现状
输送带是输送机的主要部件，一种复合体。输送带的主要作用就是煤炭、矿山、化工、建筑等部门的物料运输。现在输送带解决了很多过去不能解决的问题，随着科技的进步，工业自动化生产显著提高，因此输送带的使用范围越来越广，输送带的需求量也越来越大。
目前，输送带的先进生产技术是在欧洲，尽管输送带是一种成熟的工业产品，但仍然在不断地完善 研究 。输送带的生产地区主要分布在欧美，主要出口国家在亚非拉等国家，其次，巴西、南非也是输送带进口大国。据统计，北美和欧洲市场，输送带的需求量在2.5亿到3亿美元，巴西约为1.8亿美元，澳大利亚的需求量约为2亿美元。输送带的主要进口国家有日本、加拿大、英国、德国等等。
从目前调查结果来看，国外的输送带市场欧美等国家的生产能力过剩。因此，世界橡胶工业处于一种调整转换的时期。
第四节 聚酯输送带的种类及应用
聚酯输送带又称EP输送带、耐磨输送带、自动输送带、水泥输送带，带体模量高、使用伸长小、耐热稳

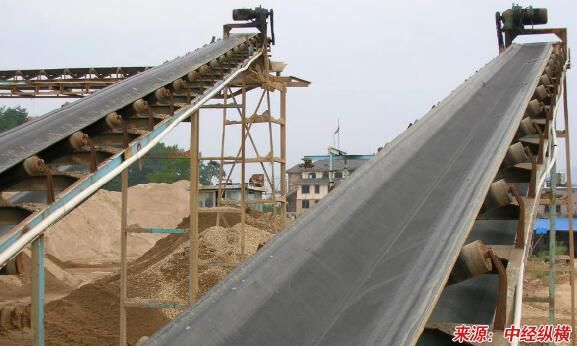

定性好、耐冲击，适用于中长距离、较高裁量，高速条件下输送物料。聚酯输送带（EP输送带）被广泛应用于煤炭、矿山、港口、冶金、电力、化工等领域输送物料。
根据覆盖胶性能不同分为耐寒型、耐酸型、耐碱型、耐油型、耐磨型等.
按使用环境的不同，分为橡胶输送带又包括（普通型、耐热型、难燃型、耐烧灼型、耐酸碱型、耐油型）、耐热输送带、耐寒输送带、耐酸碱输送带、耐油输送带等型号。其中普通输送带上覆盖胶最低厚度为3.0mm，下覆盖胶最低为1.5mm；耐热输送带、耐寒输送带、耐酸碱输送带、耐油输送带上覆盖胶最低 厚度为4.5mm，下覆盖胶最低为2.0mm。根据使用环境的具体情况可按1.5mm来增加上下覆盖胶的厚度。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
